SERM
Service Etudes et Réalisations Mécaniques.
Le Service Etudes et Réalisations Mécaniques du LPSC conçoit, réalise et met au point des ensembles mécaniques, utilisés pour le montage ou la modification de systèmes destinés plus particulièrement :
- aux expériences de physique nucléaire,
- aux expériences de physique des particules,
- aux accélérateurs et à leurs développements futurs.
Cette activité s'inscrit dans le cadre de projets propres au LPSC et de collaborations françaises et internationales.
Les prestations vont du soutien à la prise en charge de réalisations complexes, incluant la gestion de la sous-traitance. Nos moyens permettent la réalisation d’ensembles de mécanique générale, de chaudronnerie, mais aussi d'instrumentation et de contrôle commande:
- des ensembles mécaniques de laboratoires et de grands instruments ;
- des modules de vide et cryogénie : chambres sous pression, mécanismes sous vide, basse température et environements spéciaux ;
- des supports et ensembles mécano-soudés de différents métaux ;
- la motorisation et l'automatisation de systèmes ;
- des installations hydrauliques, pneumatiques, des systèmes de thermalisation, des ensembles mécaniques utilisant des matériaux spécifiques, des traitements de surface particuliers et des usinages 3D élaborés.
Le service propose également aux autres laboratoires et instituts de recherche des prestations de calcul, d'études et de réalisation de pièces mécaniques nécessitant l'utilisation de centres d'usinage à commande numérique.
Le SERM assure régulièrement des formations 3D EXPERIENCE, CATIA au sein de l'IN2P3.
L'équipe du SERM
- GRONDIN Denis, chef de service
BUREAU D'ETUDES ET CAO
Responsable : VEZZU Francis, responsable des moyens CAO du LPSC
STAGIAIRES (2024&2025)
APPRENTI (2024-2026)
|
ATELIER DE FABRICATIONResponsable : ROUDIER Sébastien adjoint au chef de service
|
Bureau d'Etudes
Demandes de travaux au Bureau d'Etudes :
Toute demande de travaux de conception mécanique doit être formalisée et s’effectue sur demande transmise au Responsable du Bureau d'Etudes (RBE) via un courrier électronique adressé à : vezzu@lpsc.in2p3.fr avec copie au Responsable du SERM (grondin@lpsc.in2p3.fr)
- Formulaire de Demande de Travaux de Conception Mécanique ATRIUM-388895 ou ATRIUM-920273 (intranet)
Fiche support au suivi de conception mécanique :
Cette fiche récapitule les étapes projet du point de vue mécanique: Demande de travaux / RBE / Conception / Plans d'ensemble / Plans de Détail / Nomenclature / Vérification / Fabrication / Archivage
- Fiche récapitulative Projet - ATRIUM 429645 (intranet)
Procédure de gestion des études mécaniques et des plans réalisés au LPSC :
- - ATRIUM 430779 (intranet) = LPSC_SERM _NI_20-02
Procédure de vérification des plans au LPSC :
- - ATRIUM 445640 (intranet) = LPSC_SERM_NI_20-05
- Pour faire vérifier vos plans, adresser un courrier électronique à : verif_plans_meca-l@lpsc.in2p3.fr
Liste et archivage des documents du SERM :
- ATRIUM 429534 (intranet SERM)
Exemple de plan d'assemblage-projet LSST
Membres du Bureau d'Etudes Elargi :
Le BE élargi est composé du BE du SERM augmenté de personnels identifiés au sein de 3 autres services, équipes ou pôle, avec un pourcentage d’affectation significatif sur des travaux de conception mécanique.
En dehors des agents du Bureau d'Etudes du SERM, l'ont rejoint :
- Myriam Migliore
- Julien Angot
- Patrick Sole
Atelier
Demandes de travaux à l’atelier mécanique:
La commande de travaux spécifiques à l’atelier doit être formalisée et s’effectue sur demande transmise à l’atelier via un courrier électronique adressé à : atelier@lpsc.in2p3.fr.
Cette demande doit obligatoirement mentionner le projet demandeur ainsi que la ligne budgétaire correspondante.
- Index de prise en charge des plans 2024
- Temps passé atelier 2024
- Consignes sécurité (intranet - ATRIUM-201927)
- Servante atelier type (intranet - ATRIUM-667254)
- Règles de fonctionnement - CR du 10/03/2016 (intranet - ATRIUM-112105)
- Bilan "Utilisateurs de l'atelier mécanique" Evolution depuis la réunion du 11/01/2017
CR du 07/10/2021(intranet - ATRIUM-557218)}

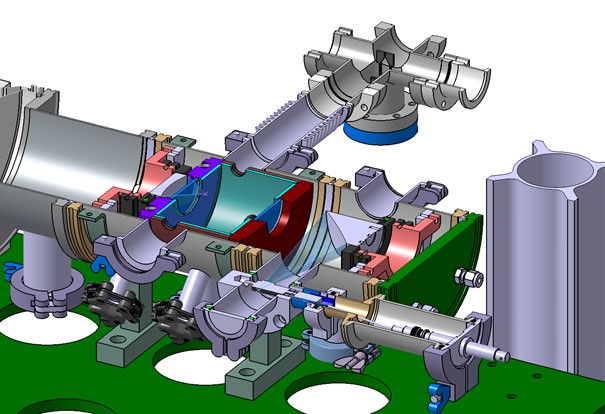

Réacteur plasma en usinage
Les moyens du SERM
Bureau d'Etudes
- Logiciels de CAO
. 3D EXPERIENCE - CATIA V6 (outil principal) - Logiciels de calcul
. ANSYS (2024 R1) Workbench / mechanical / ACP / FLUENT
(mécanique / thermique / fluide / électromagnétisme / machine tournante /
composites / fatigue / analyses explicites / fissuration / optimisation)
principalement pour des calculs de mécanique et de thermique
Liaison CFAO
- Module 2,5 axes de CATIA
Atelier de fabrication
- Parc de machines d'usinage traditionnelles, dont :
. Tours - capacité max. diamètre 960 mm, 2 000 mm entre pointes
. Fraiseuses - capacité max. 1 500 x 700 x 600 mm - Machines d'usinage à commande numérique
. Centre d'usinage Universel 5 axes SPINNER U1530 - 1530 x 530 x 500, V=12000 tr/mn,
magasin 32 outils
. Centre d'usinage vertical DMG CMX 600 V - 600/560/510 mm, magasin 30 outils
. Tour Cazeneuve MAXICA 590 - capacité max. diamètre 593 mm, 950 mm entre pointes
. Centre d'usinage DMG DCM 635 C - 635x510x460, V=8000 tr/mn, panier 20 outils
. Machine électro-érosion à fil, 5 axes - capacité max. pièce: 400 x 300 x 250 mm
U,V, ±30mm , dépouille maxi ±15° - Imprimante 3D
. RAISE 3D N2 - 300x300x300 mm
Matériaux : PolyMax PLA - ABS - ABS 350 - PC ABS - PC Plus - PETG - HIPS - PolyFlex - Elastic PLA
. RAISE 3D - PRO2 - 305x305x300 mm - tête d’impression double extrusion
. PHROZEN Sonic 4K 8.9" LCD [compatible avec les résines UV LCD, DLP et même SLA] 'Stéréolithographie' - Résine - 190 x 120 x 200 mm
. INTAMSYS - FunMat HT V1.5 Enhanced [FDM] PLA, ABS, TPU, TPE , SBS, ASA etc.. + PEEK, PEI, PPSU, PC - jusqu'à 400 °C - 260 x 260 x 260 mm
- Chaudronnerie- soudure
. Chaudronnier - Soudeur possédant des habilitations soudure - Métrologie
. Bras de mesure 3D, 2m, ROMER-7520
. Colonne de mesure TRIMOS V4-400 - capacité : 400 mm, résolution 1µm
. Visu (profils) - capacité mesure maxi : 140 mm * 140 mm - Montage
. Salle et table de montage mécanique et vide, hall lourd
. Salle de nettoyage et atelier de montage avec machines-outils traditionnelles
. Salle de drapage pour les pièces en composite
. Chambre froide négative 9,6 m3 (2400 x 2000 x 2000 mm intérieur) -15 / -25 °C - Vide-Cryogénie
. Système d'analyse et de détection de fuites (Contact : Mile Kusulja) *
. Banc de pompage pour étalonnage de jauges à vide primaire
. Ensemble de nettoyage/étuvage pour l'ultravide et installations sous vide
. Etuve à vide programmable 110 L
Voir la présentation détaillée de l'atelier. Contact : Sebastien Roudier
- Procédure de réservation du détecteur de fuite mutualisé ASM 340 ATRIUM-1026693 (Intranet)
Le Service Etudes et Réalisations Mécaniques (SERM) accueille chaque année des stagiaires et apprentis (BTS / BUT / MASTER / Ing 3ème année)
Le SERM assure régulièrement des formations auprès de l’Institut IN2P3 du CNRS :
-
- Formation CAO-SGDT sur le logiciel 3D EXPERIENCE, CATIA V6
- Organisation et animation des écoles de calcul IN2P3 (bisannuel)
Le SERM participe également aussi à :
